LCC晶振百科010期 | 晶振应用中常见问题及解答！
作者：凌创微电子 日期：2024-07-18 浏览量：
晶振是电子设备中常用的一种元器件，它能够将电信号转换成稳定的振荡信号。然而，在晶振应用过程中可能会遇到一些常见问题。下面带大家了解这些常见问题及解答。
1、无源晶振有正负极吗？无源晶振引脚怎么定义？

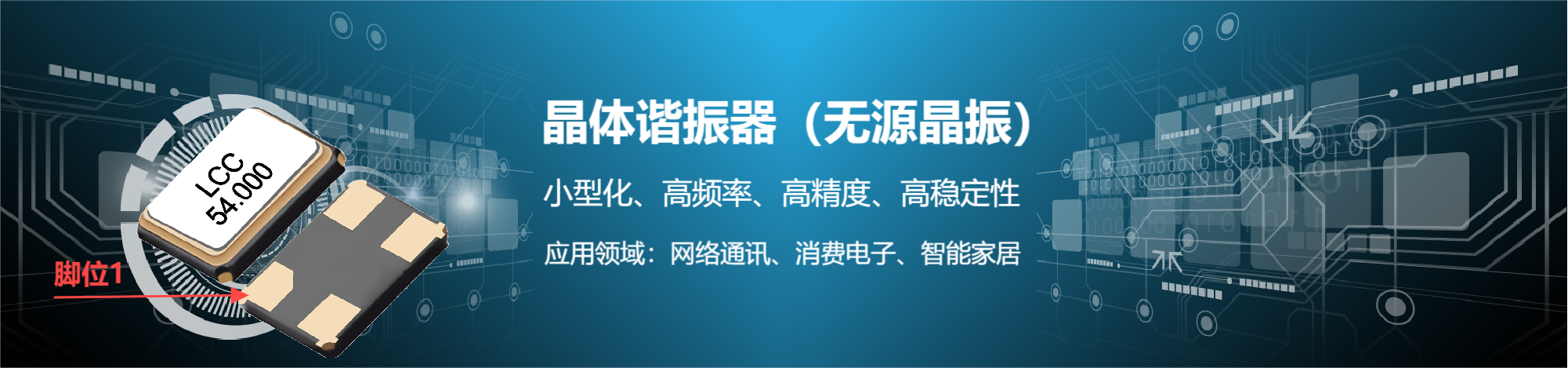

凌创微：（1）没有，不必担忧贴片或手焊中贴反的问题。（2）无源晶振有一个脚位存在缺口（代表脚位1），从这个缺口角开始顺时针数分别为脚2、3、4，通常四脚无源晶振中只有两个脚是功能脚（电路中，脚1和脚3是通电的，电流从脚1流入、脚3流出），其余两个脚位起不到任何作用。
2、有源晶振丝印的圆点代表什么？焊接时需要注意方向性问题吗？

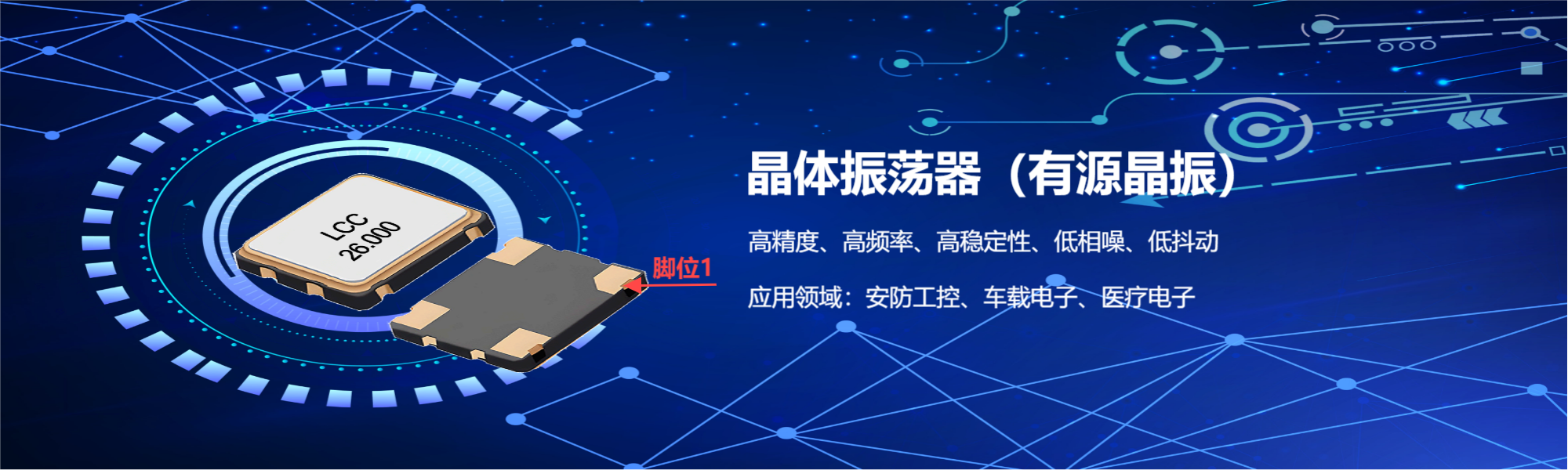

凌创微：（1）一般情况下，有源晶振的引脚会专门标注空脚位，即在丝印内容左下角标注一个圆点，指明这是空脚位；通过焊盘，同样也可以找到空脚位，代表空脚位的焊盘特征是明显“缺角（即脚1位置，详见下图）”。（2）有源晶振存在方向性，在焊接前，须先确认有源晶振焊盘空脚位（即：脚1位置，按逆时针分别为脚位2、3、4），1脚悬空、2脚接地、3脚输出、4脚电压；若贴错方向，有源晶振极易被电流击穿损坏。
3、负载电容与外接电容的区别？
凌创微：负载电容是晶振出厂前就设置好的，外接电容是无源晶振在电路应用中频率输出脚与输入脚接的电容元件。有源晶振不需要匹配外接电容。
4、无源晶振一定要外接电容吗？
凌创微：一般情况下需要外接电容，其作用是对晶振在实际应用中的输出频率进行微调，使其尽量靠近频率中心点。
5、无源晶振需要外壳接地吗？
凌创微：无源插件晶振和无源贴片晶振都不用外壳接地，因为接地频率会造成或受到周边元件干扰。
6、10PPM与30PPM，哪个精度更高？
凌创微：10PPM，此项数值越小说明晶振精度越高。
7、低温或高温对晶振有啥影响？
凌创微：若规格书中写明的工作温度为-20℃至+70℃，而实际工作温度为-30℃或+80℃，晶振可能会频偏到芯片无法捕捉的范围，导致电子设备故障。
8、激励功率越大晶振就越容易起振吗？
凌创微：可以这么理解，激励功率直接影响着晶振的起振速度，若激励功率偏小,晶振会起振慢；若激励功率过大，晶振起振会快，但激励功率过大情况下，内置石英晶片可能因过驱而损坏,结果是起振后频率不稳定或停振。合适的才是最好的，合适的激励功率指的是保证晶振正常起振且在起振后频率处于稳定状态。
9、低负载电容的晶振能代替高负载电容的晶振吗？
凌创微：不能。一般情况下，低负载意味着低功耗，驱动级别低。因此，如果用低负载电容的晶振代替高负载电容的晶振，如CL=6pF代替CL=20pF，可能造成晶振频偏超差或过驱，造成系统相关功能失效。
10、晶振掉地上后能否继续使用？
凌创微：不建议使用，原因是晶振内部含有易碎的石英晶片。
11、芯片不工作了，就代表晶振停振了吗？
凌创微： 不一定。芯片损坏或晶振频率超差都会造成芯片不工作。
12、钟表时间过快或过慢是什么原因？
凌创微：RTC晶振32.768KHz频率偏正，时间就会快，反之频率偏负时间就会慢。晶振在实际工作中精度越低时间越不准。
13、晶振负载对系统有什么影响？
凌创微：晶振负载的大小会影响晶振的谐振频率和振荡稳定性，如果负载电容过小，会导致晶振频率偏高、振荡稳定性变差；如果负载电容过大，则会导致晶振频率偏低、振荡幅度变小。
14、无源晶振和有源晶振能混用吗？
凌创微：不能混用，无源晶振和有源晶振在电路应用中存在本质差异，晶振引脚（焊盘）功能也完全不同，因此不可混淆使用，否则会直接导致晶振不能提供时钟信号。
15、晶振为何要尽可能靠近IC管脚？
凌创微：晶振和 IC 间一般通过铜质走线相连，可以看成一段导线或数段导线，导线在切割磁力线时会产生电流，导线越长，产生的电流越强，因此产生的电能量就越强，直到接收到的电信号强度超过或接近晶振产生的信号强度时，IC内的放大电路输出的将不再是固定频率的方波，而是根本不需要的杂散信号，导致数字电路时钟无法同步工作而出错。依此可知，晶振要尽可能靠近IC管脚(放大电路)。
今天的分享就到这里啦，感谢阅读！下期更精彩哦！
