LCC晶振百科015期 | 3225贴片晶振回流焊工艺介绍
作者：Lilian 日期：2025-02-14 浏览量：
3225晶振（3.2mm×2.5mm封装）作为一种小型化贴片晶振，广泛应用于5G通信、物联网、消费电子等领域。其回流焊工艺是确保晶振与PCB可靠连接的核心环节，需通过精确的温度控制和工艺管理实现高质量焊接。以下是其工艺要点及流程分析：

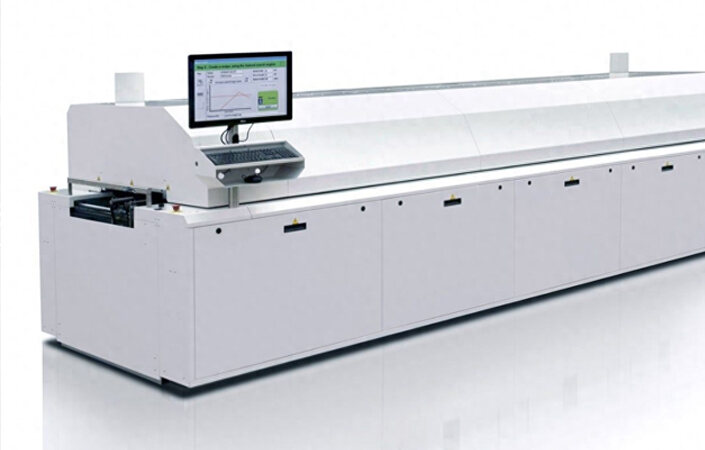

回流焊工艺流程: 回流焊工艺主要分为预热、加热、回流、冷却, 四个阶段。
预热阶段：PCB板升温至120-180℃，去除焊膏中的溶剂和湿气，避免焊接时产生气泡或飞溅。
加热阶段：温度迅速升至220-240℃，使焊膏熔化并润湿晶振引脚与焊盘，形成金属间化合物（IMC）的冶金结合。
回流阶段：保持峰值温度约10-30秒，确保焊料充分流动并覆盖焊盘，避免虚焊或冷焊。
冷却阶段：通过梯度降温（通常2-5℃/秒）使焊点凝固，减少热应力对晶振的损伤。
关键工艺参数与控制：
温度曲线优化：需根据3225贴片晶振的热敏感特性调整曲线，预热速率控制在1-3℃/秒，峰值温度不超过晶振耐热极限（通常250℃）。
氮气保护：采用惰性气体环境（如氮气）减少氧化，提升焊点光泽与可靠性。
焊膏选择：推荐使用低熔点无铅焊膏（如Sn96.5Ag3.0Cu0.5），平衡焊接强度与热冲击风险。
贴装精度：需确保贴片晶振与焊盘位置对齐，偏移量小于0.1mm，防止桥接或偏移缺陷。
工艺难点与解决方案：
热应力控制：3225贴片晶振体积小、结构脆弱，需避免急速升温或冷却。可通过分段式加热和缓冷设计降低热应力。
焊膏印刷精度：钢网开口需与3225焊盘匹配（推荐厚度0.1-0.15mm），避免过量焊膏导致短路。
检测与修正：采用X射线或AOI（自动光学检测）检查焊点质量，发现缺陷后可通过局部返修或二次回流修复。
工艺优势与适用性：
回流焊技术对3225贴片晶振的适配性显著：
高精度焊接：适用于微型化贴片元件，焊接良率可达99.9%以上。
成本效益：相比波峰焊，减少锡渣浪费并支持双面贴装工艺。
自动化兼容：可与SMT生产线集成，提升量产效率。
3225贴片晶振的回流焊工艺是电子制造中的关键技术，其核心在于温度曲线的精准控制与工艺参数的适配优化。通过合理选择焊膏、优化氮气环境及强化检测手段，可显著提升焊接质量与产品可靠性，满足高密度电子设备的需求。未来，随着6G通信与AIoT技术的发展，该工艺将进一步向低温化、智能化方向演进。
